光伏组件的外观检查有个天然盲区：玻璃、边框、背板都完好，发电功率却在往下走。问题多半藏在组件内部——隐裂、断栅、虚焊这些损伤发生在电流路径上，靠肉眼和外观检查根本看不到。光伏板隐裂快速检测仪要解决的正是这个问题：给组件通电，让它自己"发光"，把内部缺陷拍出来。山东雷穹电子以 LQ-EL1 为例，把 EL 成像的逻辑和缺陷判读方法讲清楚。
EL 成像的原理：反向利用发电过程
光伏电池片发电靠的是光生伏特效应，EL 检测则反向操作：用程控恒流电源向组件通入稳定正向直流电，电池片内部载流子复合时会产生近红外光，红外相机把这个光信号拍成图像。完好的电池片发光均匀、明亮；有损伤的区域，载流子传输和复合受阻，亮度大幅下降，在图像上呈现为暗纹、暗斑、断点。明暗差异就是缺陷信息。

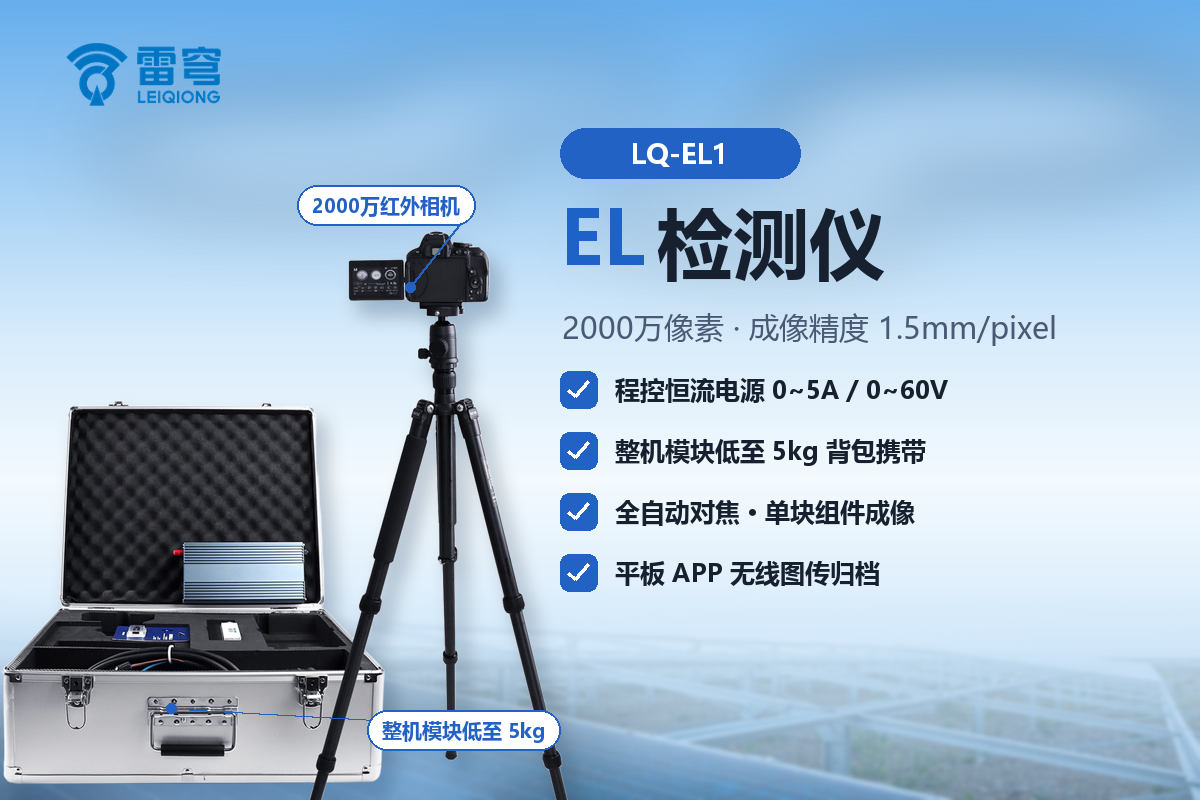

LQ-EL1 的相机为 2000 万像素，分辨率 4496×3000，成像精度 1.5mm/pixel，检测面积 3000×2000mm，单块组件一次成像。镜头 18-55mm，全自动对焦，省掉手动对焦的误差来源。
12 类缺陷，在 EL 图上各有各的长相
官网口径下，EL 检测仪可识别缺陷共 12 类。它们的成像特征并不一样：
缺陷类型 | EL 图像特征 |
隐裂 | 规则或不规则的线性暗纹，裂纹延伸长度直观可见 |
断栅 | 栅线位置的条状暗区 |
虚焊 | 局部块状暗斑，边界模糊 |
黑心 / 黑边 | 电池片中心或边缘的大面积暗区 |
破片 / 碎片 / 穿孔 | 明显的成像断点、空洞 |
工艺污染 / 烧结过刻 / 低效率片 | 局部发光不均、整体亮度偏低 |
判读时先看暗区的形态——线状大概率是隐裂，条状沿栅线走是断栅，块状看边界，弥散性暗区则指向材料和工艺问题。暗区形态、位置、大小结合起来，才能判定缺陷类型与危害等级。
为什么"快速"：条件稳定，一次成像
隐裂检测慢，慢在反复对位和图像不可比。LQ-EL1 的电源是程控恒流设计，输出电流 0～5A 可调（精度 0.1A）、电压 0～60V 可调（精度 0.1V），带短路、断路、电流倒灌、过热、静电五重保护，电流电压自适应匹配光伏板。LED 数显程控面板支持参数预设保存、一键上电——同一批组件用同一套参数，前后图像亮度基准一致，横向比对才有依据。
测试条件上分三种情况：白天户外用防红外暗室测试；室内无太阳光环境直接测试；夜间直接三脚架测试，灯光、月光无影响。1.85 米铝合金三脚架配 360° 旋转云台，整机模块低至 5kg，背包即可携带，厂区来料抽检、仓库入库质检、山地和屋顶电站现场都能用。
检测不是终点：缺陷要能溯源
EL 图的价值不止"有没有裂"。同一批组件集中出现同类暗区，指向生产工艺；单块组件的线状暗纹，多半是运输或安装磕碰；运行多年后逐渐增多的暗区，是老化。把缺陷类型对应到成因，才能反过来优化生产、规范施工、制定运维方案。检测图像通过 Wi-Fi 图传到平板 APP，本地存储、标记、分类归档，检测报告据此生成。
延伸阅读：三型号怎么选，见《光伏电站测试仪怎么选：EL1、EL2、EL3 三型号按场景对号入座》。
常见问题：
问：光伏板隐裂快速检测仪白天在户外能用吗？
答：可以，白天户外需配合防红外暗室测试；室内无太阳光环境可直接测试；夜间用三脚架直接测试，灯光、月光不影响成像。
问：能测薄膜组件吗？
答：适用对象为晶硅组件，薄膜组件可定制，单块组件成像检测。具体定制需求可联系山东雷穹电子确认。
问：图像能保留作为验收依据吗？
答：可以。检测图像通过平板 APP 无线查看与下载，支持本地存储与分类归档，可作为到货检、竣工核验的图像依据。设备整机模块低至 5kg，适合多点位移动检测。
