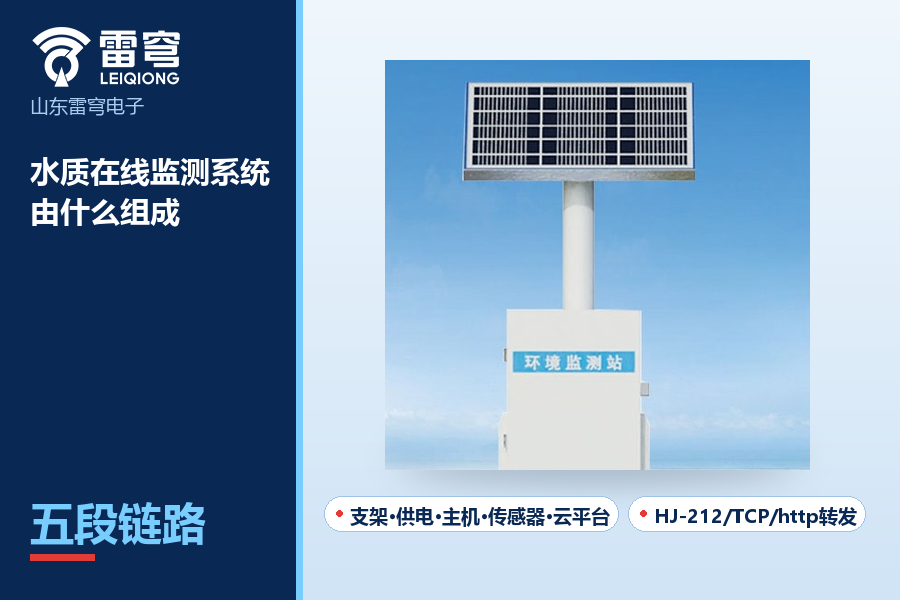

一套立杆式的水质在线监测系统，从泡在水里的传感器到手机上的实时曲线，中间要经过五段结构。这五段少了任何一段，数据都到不了眼前。
一、基础支架：立杆、地笼、防护箱
基础支架部分含立杆、地笼和不锈钢防腐耐蚀防护箱。立杆是 1.5 米碳钢支架，地笼负责把杆子锚固住，防护箱耐腐蚀、抗氧化，防水等级 IP66，采集主机和供电部件都装在箱内。户外设备一年四季风吹雨淋，这部分看着不起眼，实际决定了系统能不能长期待在河边塘边。
二、供电系统：太阳能加 MPPT
供电走太阳能充电管理，MPPT 自动功率点跟踪。好处是不用为监测点单独拉电，河道、水库、鱼塘这类位置，拉电的成本和难度往往比设备本身还高。采集器静态功耗小于 1mA，配合 MPPT，阴雨天的供电压力也能压下来。
三、监控主机与通讯
监控主机负责采集和上传。通讯标配 GPRS 联网，支持扩展蓝牙、有线传输；传感器侧支持 modbus485 扩展。这意味着传感器不是焊死的——后续要加参数，按 485 接口往里挂就行。
四、水质传感器：数据从哪来
以 LQ-LSZ06 立杆水质监测站为例，标配六参数：水温（±0.3℃）、pH（±0.1）、电导率（±1.5%）、溶解氧（0～20mg/L，荧光寿命法，±2%）、氨氮（离子选择电极法）、浊度（散射光法，±1%，默认 0～40NTU 档，中浊高浊可定制）。再往上可扩展 COD、ORP、悬浮物、叶绿素等。
五、云平台：数据到哪去
平台是 CS 架构，手机、PC 浏览器直接观测，不用装软件。支持多账号、多设备登录，实时数据和历史数据仪表板都有。数据可以导出表格，可以看曲线分析，也能转发出去——支持 HJ-212 协议、TCP 转发、http 协议，接进已有监管平台不需要重新开发。
报警这一环是很多采购方最在意的：阈值在平台设置，水质超限后系统向指定手机发短信。值班人不用一直盯着屏幕，短信到了再看曲线就行。
另外，这套系统可集成一体化气象环境监测数据。同一点位既看水质又看气象的场景（比如降雨与水质变化的关联），不需要再单独铺一套设备。
六、装之前的三个工程细节
链路讲完，再补三个设备之外的细节，都在现场决定使用体验。
第一是太阳能板的朝向与遮挡。MPPT 充电管理能榨干每一缕光，但榨不出没有的光。点位选址避开树荫与建筑阴影，板面朝向留出正午日照角，供电这一环就基本不会出问题。
第二是基础施工的养护时间。地笼浇筑完成后，别急着立杆——岸坡土质松软的点位，基础养护不充分，汛期一来容易沉降，防护箱姿态歪了是小事，太阳能板角度变了发电量下降才是长期损耗。
第三是报警阈值的设定节奏。设备装完先让数据空跑一段时间，看看监测点在正常状态下的曲线形态，再据此设阈值。凭想象拍的阈值，要么频繁误报把短信变成噪音，要么真出事时迟迟不响。
这三个细节没有一个是技术难点，但跳过任何一步，前面五段链路建得再完整，用起来都会打折。
山东雷穹电子的立杆系列按这套五段结构组装，具体配置按监测目标询价确定。
