组串式EL检测仪 和单块组件检测，作业上到底差在哪

组件装在支架上之后，再想一块一块拆下来做检测，基本不现实。这是很多人第一次遇到"装机后检测"这个环节时才发现的问题——组件已经固定、接线已经完成，拆装成本高，还有二次损伤风险。

组串式EL检测仪的出发点就是这个场景：不拆组件，在支架上直接对通电的组串成像。

一、成像条件和单块检测不一样

单块组件检测，组件是平放的，相机正对，距离可以压得很近。

支架上的组串不是。组件呈一定倾角安装，离地高度随支架类型变化，作业人员通常站在下方或侧面，相机与组件的距离、角度都受现场限制。

这带来两个直接后果：

一是对焦范围。同样的像素数，成像距离拉开之后，单个像素覆盖的实际尺寸会变大，细节判断能力下降。 二是定位精度。单块检测把组件放好了就行，组串检测每次都要先找到组件在画面里的位置，几百块测下来，光是对位就能吃掉大半天。

这也是为什么组串式检测对设备的云台和定位配置比对单块检测更敏感。

二、对设备的三个具体要求

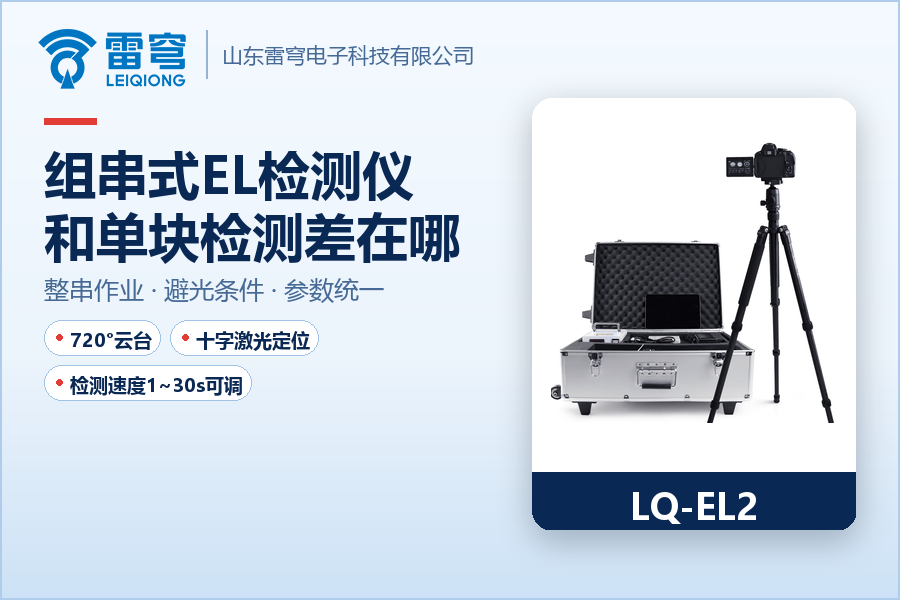

覆盖面积要够。 组串检测的成像区域如果偏小，组件在画面里占不满，边缘位置容易被裁掉，判读时反而要分两次拍。LQ-EL2、LQ-EL3 的检测面积是 4000×2000mm，比 LQ-EL1 的 3000×2000mm 覆盖面更大。

定位要快。 LQ-EL2、LQ-EL3 配了十字激光定位仪，作用是快速找准支架上组件在画面中的位置。这个配置在单块检测里意义不大，但在组串场景里，它省下的是实打实的重复对位时间。

支架和云台要能应付倾角。 三款设备都是 1.85m 铝合金支架。LQ-EL1 是 360° 旋转云台，LQ-EL2、LQ-EL3 是 720° 旋转云台——角度调节范围更大，对着不同倾角的支架更好调整姿态。

三、三款机型怎么对应

四、装机后检测的两个前提

必须通电。 EL 检测的原理是给组件加正向偏压、让电池片发光再成像。组件不通电，什么都拍不到。

必须控光。 白天在户外做组串检测，需要防红外暗室条件。夜间可以直接用三脚架作业，灯光、月光都不影响测试；LQ-EL2、LQ-EL3 另标注了"100 辐照度以下太阳光对测试无影响"。如果不方便夜间上站，配套的便携式 EL 暗室 LQ-AS2 展开后是 2500×2500×1500mm、携带 11kg，属于白天户外作业的补充方案。

五、一句话说明白

组串式检测解决的不是"能不能测"的问题，而是"在支架上、不拆组件、能不能测准测快"的问题。选型时把检测面积、定位配置、云台范围这三项放在一起看，比单看像素数更接近实际作业条件。
