光伏环境检测仪用于光伏组件与电站现场的检测作业。其中以电致发光（EL）方式检测组件内部质量的设备，是使用频率最高的一类——它不破坏组件，就能把硅片内部的隐裂、断栅、虚焊拍成可判读的图像。

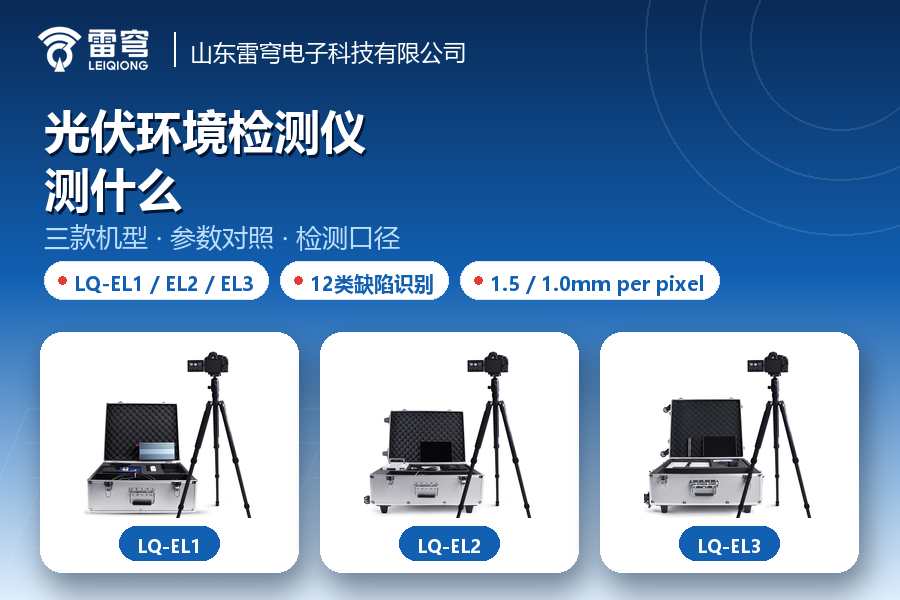

山东雷穹电子目前有三款：LQ-EL1（2000 万像素级）、LQ-EL2（2416 万像素级）、LQ-EL3（2476 万像素级）。本文把官网标注参数一次列全，并说明这些数据在现场到底怎么用。
一、它测什么、测不了什么
测的是组件内部与电流路径相关的缺陷。施加正向偏压后，电流在组件内部流动，完好的区域发光强、有缺陷的区域发光弱，相机拍下来就是明暗分明的图像。因此它能识别的是内部影响电流路径的问题。
官网标注三款均可识别 12 类缺陷：隐裂、破片、碎片、断栅、黑心、虚焊、工艺污染、低效率片、黑边、烧结、过刻、穿孔。
它测不了外观与结构问题——玻璃破裂、边框变形、接线盒损坏这类，属于外观检查的范畴。两者是互补关系，不是替代关系：外观检查看表面的、结构的问题，EL 检测看内部的、电性能相关的问题。
二、三款的官网标注参数对照
| 项目 | LQ-EL1 | LQ-EL2 | LQ-EL3 |
|---|---|---|---|
| 相机像素 | 2000 万像素 | 2416 万像素 | 2476 万像素 |
| 分辨率 | 4496×3000 | 6000×4000 | 6000×4000 |
| 传感器芯片 | 23.6×15.6mm CMOS | 23.5×15.6mm CMOS | 23.5×15.6mm CMOS |
| 成像精度 | 1.5mm/pixel | 1.0mm/pixel | 1.0mm/pixel |
| 检测面积 | 3000×2000mm | 4000×2000mm | 4000×2000mm |
| 镜头 | 18-55mm | 18-55mm 红外镜头 | 18-55mm 红外镜头 |
| 对焦模式 | 全自动对焦 | 全时自动对焦 | 全时自动对焦 |
| 检测速度 | — | 1~30s 可调 | 1~30s 可调 |
| 弱电流成像 | — | 5A 弱电流呈现清晰隐裂成像 | 5A 弱电流呈现清晰隐裂成像 |
| 检测数量 | 单块组件成像检测 | 300~500 块光伏板 | 300~500 块光伏板 |
| 电源模块 | 输出 05A / 060V 可调 | 输出 5A / 60V，储能 10.4AH | 输出 5A / 70V，储能 28.3AH |
| 负载功率 | — | 100W~600W（上限≤700W） | 100W~600W（上限≤700W） |
| 检测云台 | 360° 旋转 | 720° 旋转 | 720° 旋转 |
| 定位模块 | — | 十字激光定位仪 | 十字激光定位仪 |
| 检测支架 | 1.85m 铝合金支架 | 1.85m 铝合金支架 | 1.85m 铝合金支架 |
| 整机 | 整机模块低至 5kg | 三防拉杆箱 | 三防拉杆箱 |
| 价格 | 电议优惠 | 电议优惠 | 电议优惠 |
三款共有的质保售后条款：1 年质保、24H 响应、72H 故障解决方案、备品备件协调。
三、参数怎么看：三个能直接用的判别点
第一，成像精度 mm/pixel。 这个数表示"一个像素对应多大的实际尺寸"。EL2/EL3 标 1.0mm/pixel，EL1 标 1.5mm/pixel。同样大小的检测面积下，这个数越小，单像素覆盖的实际尺寸越小，能分辨的细节越细。选型时先想清楚你要判读的缺陷尺度，再决定要不要为更高的精度付成本。
第二，检测面积。 EL1 为 3000×2000mm，EL2/EL3 为 4000×2000mm。它决定一次能完整覆盖多大的组件——面积不够，图像就拍不全，判读时会出现"边界看不到"的情况。
第三，电源与连续作业能力。 EL1 配 05A、060V 可调的程控恒流电源；EL2/EL3 输出 5A，内置储能电源分别为 10.4AH 与 28.3AH，负载功率 100W~600W（上限不高于 700W），官网标注单次可检测 300~500 块光伏板。这两组数字直接对应"一次上站能测多少"。
四、检测结果怎么用：三个环节的判读口径
环节一：组件到货检验。 目的是在安装前把有问题的组件挑出来。看的是隐裂、破片、碎片这类运输与搬运造成的缺陷。
环节二：安装后支架上检测。 组件已经装到支架上，此时要在户外、白天作业。这一步更关注安装过程造成的应力损伤（如踩踏、顶压导致的隐裂）。EL1 的整机模块低至 5kg、可背包携带，EL2/EL3 采用 720° 旋转云台，都是为了适应这种"围着支架转"的作业方式。
环节三：运维期排查。 电站运行中输出异常时，用 EL 定位是哪一块组件出了问题。
三个环节通用的判读口径：同一批次、同一套参数、同一台设备，横向比对。EL 图像判读看的是"相对明暗"——同一批里明显偏暗的那一块才需要重点关注。参数前后不一致，比对就没有意义。
五、现场条件怎么应对
| 现场条件 | 官网标注的应对方式 |
|---|---|
| 白天户外 | 需配防红外暗室测试 |
| 室内 | 无太阳光环境下可直接测试 |
| 夜间 | 直接三脚架测试，灯光、月光无影响 |
| 光屏蔽 | 灯光、月光、星光、室内轻微太阳光；EL2/EL3 另有"100 辐照度以下太阳光对测试无影响" |
官网标注的适用环境包括：沙漠、高原、屋顶、丘陵、山坡、厂房、雪地、大棚、农光互补、鱼光互补、风光互补等各种环境。
白天户外这一条最需要注意——EL 检测依赖避光，白天在电站现场作业必须配暗室，这是设备选型时要一并考虑的配置。
六、常见问题
Q1：光伏环境检测仪和外观检查能互相替代吗？
不能。外观检查看表面与结构（玻璃破裂、边框变形、接线盒损坏），EL 检测看内部与电流路径相关的缺陷（隐裂、断栅、虚焊）。两者是互补关系。
Q2：mm/pixel 越小越好吗？
它决定"能分辨多小的细节"，但要不要为更高精度付成本，取决于你的判读要求。先明确要判读的缺陷尺度，再选精度。
Q3：为什么需要弱电流成像？
官网对 LQ-EL2 / LQ-EL3 标注"可在 5A 弱电流呈现清晰隐裂成像"。弱电流条件下的成像能力，关系到早期、轻微缺陷能不能被拍出来。
Q4：一天能测多少块？
官网标注 LQ-EL2 / LQ-EL3 单次可检测 300~500 块光伏板，配储能电源支持现场连续作业。
Q5：户外白天能直接测吗？
需要配防红外暗室。三款均支持户外防红外暗室测试。
Q6：能测薄膜组件吗？
官网标注适用对象为晶硅组件、薄膜组件（可定制）。
Q7：现场参数要每次重设吗？
不需要。LQ-EL1 采用 LED 数显程控面板，支持参数预设保存与一键上电；LQ-EL2 / EL3 支持无线遥控上电断电与 APP 参数设置。
Q8：价格？
官网标注为 电议优惠，按配置报价。
结语
选这类设备，关键不是比"谁像素高"，而是把三件事对齐：成像精度够不够判读你的缺陷、检测面积盖不盖得住你的组件、电源与续航支不支持你一次上站的工作量。这三条对齐了，参数表上的数字才有意义。
山东雷穹电子科技有限公司 光伏环境检测仪（LQ-EL1 / LQ-EL2 / LQ-EL3）参数与配置详见官网 https://www.sdlqdz.com/，方案咨询可致电 15865369069
